عند توريد فولاذ الزاوية المدرفل على الساخن أو حديد الزاوية من الفولاذ الطري للتطبيقات الإنشائية الحرجة، فإن افتراض أن '1 angle iron' يعني بالضبط 1 بوصة لكل ضلع قد يؤدي إلى عدم تطابق مكلف في التصميم ومخاطر تتعلق بالامتثال. في الواقع، فإن المقاسات الاسمية—المستخدمة عبر زاوية الفولاذ الكربوني، وقضيب الزاوية المجلفن، وحتى فولاذ العارضة C أو القناة 150 x 75—غالبًا ما تخفي تفاوتات الأبعاد الحقيقية. في Shandong Huamate Steel Co., Ltd.، نوضح كيف تتحكم معايير التصنيع (ASTM A6, GB/T 706) في السماكة الفعلية للضلع، وعرض الجناح، ونصف قطر الجذر—وهو أمر بالغ الأهمية بشكل خاص لفرق المشتريات، ومديري المشاريع، وموظفي مراقبة الجودة الذين يقيّمون حديد الزاوية من الفولاذ الكربوني أو فولاذ القناة 4 U. لا تدع التسميات الاسمية تؤثر سلبًا على السلامة أو الملاءمة.

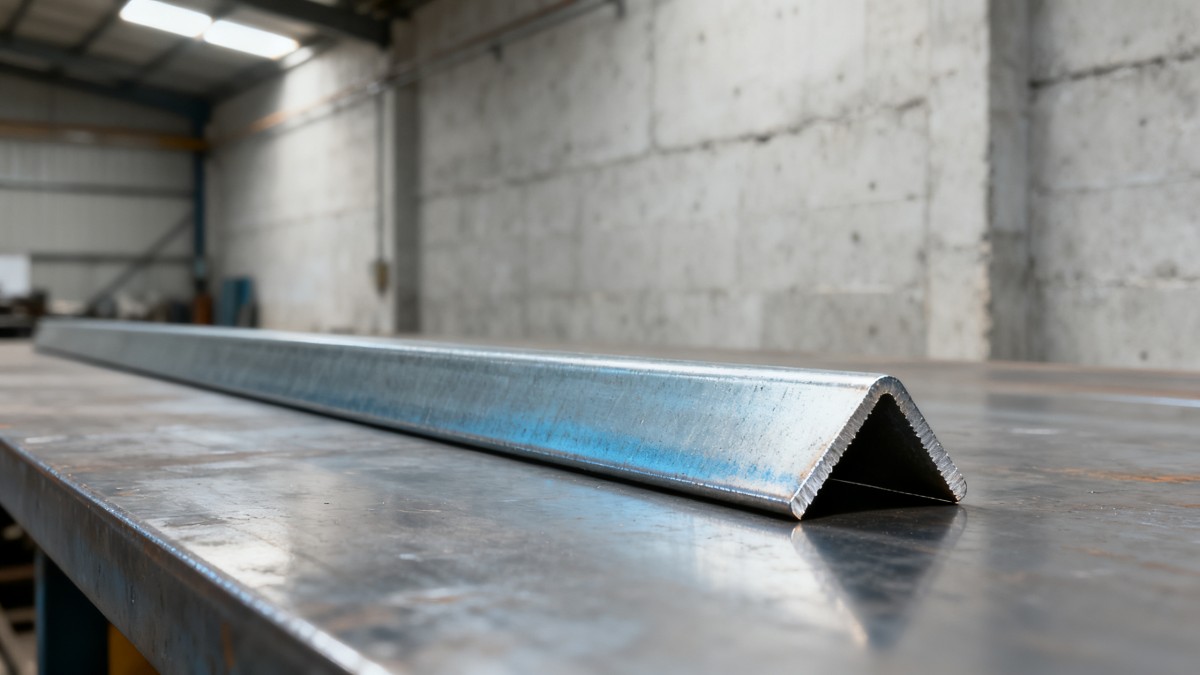

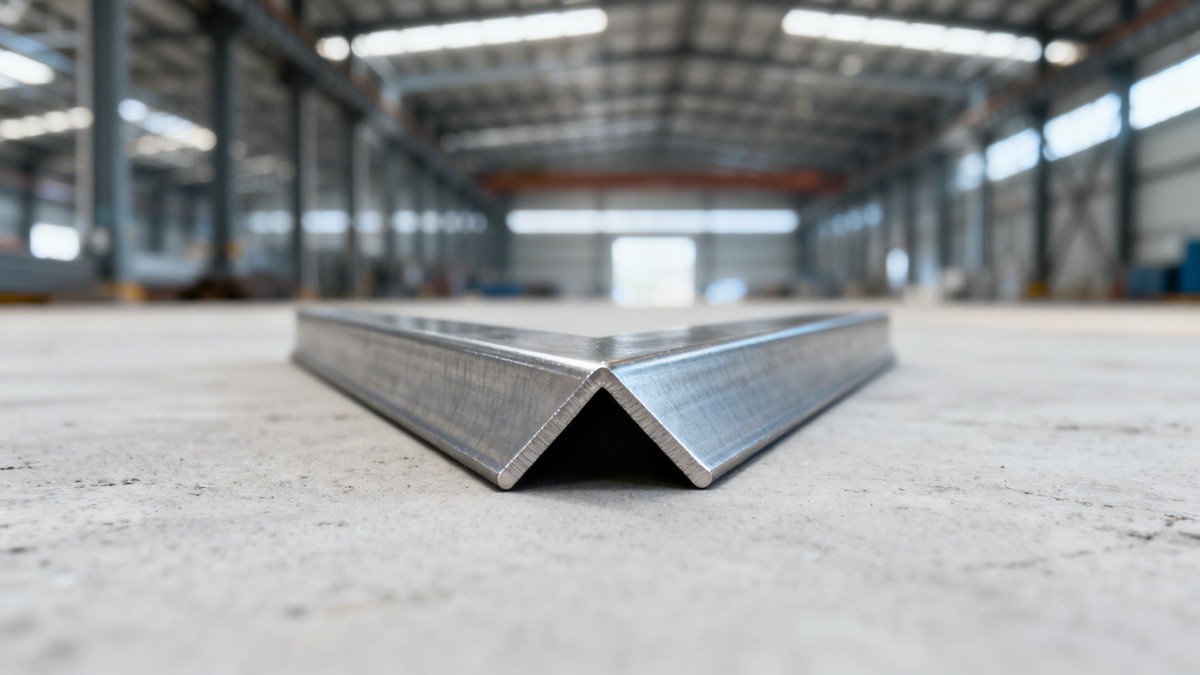

لماذا لا يكون “1 inch angle iron” أبدًا 1 بوصة بالضبط — وماذا يعني ذلك لمشروعك

يشير المقاس الاسمي في الفولاذ الإنشائي إلى اصطلاح تسمية موحّد—not قياسًا دقيقًا. فعلى سبيل المثال، يتم تصنيف “1×1×1/8” hot rolled angle iron استنادًا إلى أبعاد تقريبية للأضلاع والسماكة، لكن عرض الضلع المقاس فعليًا قد يكون 0.987 بوصة، وقد تختلف السماكة بمقدار ±0.015 بوصة وفق ASTM A6 tolerance. ينشأ هذا الاختلاف من ممارسات الدرفلة في المصنع، والانكماش الحراري أثناء التبريد، والسماحات المقصودة لعمليات التصنيع اللاحقة مثل الثقب أو اللحام.

يصبح تفسير المقاس الاسمي على أنه المقاس الفعلي خطيرًا بشكل خاص في الهياكل الحاملة، أو تفاصيل الوصلات، أو التجميعات المعيارية حيث تؤثر الفجوات على مستوى المليمتر في محاذاة المسامير، أو اختراق اللحام، أو نقل العزم. على سبيل المثال، فإن استخدام زاوية اسمية بقياس 1 بوصة في عقدة جملون مصممة لأضلاع حقيقية بقياس 25.4 mm قد يقلل مساحة الارتكاز الفعّالة بما يصل إلى 3.2%—وهو تباين غير بسيط عند تطبيقه على مئات الوصلات في مشاريع البنية التحتية.

تعمل Shandong Huamate Steel مباشرة مع مصانع حاصلة على شهادة ISO 9001 في Liaocheng—أكبر قاعدة إنتاج لأنابيب الصلب في الصين—لضمان أن كل دفعة من حديد الزاوية من الفولاذ الكربوني، وقضيب الزاوية المجلفن، والفولاذ المسطح تخضع لتحقق طرف ثالث من الأبعاد وفق ASTM A6 و GB/T 706. تتضمن تقارير اختبار المصنع لدينا قياسات معتمدة لعرض الضلع، والسماكة، ونصف قطر الجذر، والالتواء—ويتم تسليمها رقميًا قبل الشحن.

كيف تحدد المعايير التفاوتات في الواقع العملي — ولماذا تحتاج إلى بيانات موثقة

تحدد ASTM A6 و GB/T 706 الانحرافات المسموح بها ليس فقط لأبعاد الأضلاع، ولكن أيضًا للزاوية (أقصى انحراف 1.5° لكل قدم)، واستقامة السطح (±1/8 بوصة لكل 10 أقدام)، وثبات السماكة (±0.015–0.030 بوصة حسب وزن المقطع). هذه ليست حدودًا نظرية—بل تعكس القدرة الفعلية للمصنع ويتم تطبيقها من خلال تقارير اختبار المصنع والفحص المستقل.

يوضح هذا الجدول كيف تتجاوز حدود التحقق الداخلية لدى Huamate متطلبات ASTM و GB كليهما—مما يضمن اتساقًا أكثر إحكامًا للاستخدامات الهندسية الحرجة. نحن نوفر سجلات أبعاد كاملة لكل طلب، بما في ذلك قيم نصف قطر الجذر المقاسة إحداثيًا، والتي تؤثر مباشرة على عمر الكلال في سيناريوهات التحميل الدوري الشائعة في هياكل الماكينات والمنصات البحرية.

ماذا يحدث إذا تخطيت التحقق من الأبعاد؟

• اختلال محاذاة ثقوب المسامير بمقدار >0.5 mm → يزداد وقت إعادة العمل بمقدار 3–5 ساعات لكل وصلة أثناء التركيب الموقعي
• تقلل الأضلاع ذات السماكة الأقل من قدرة الخضوع بما يصل إلى 12% مقارنة بالمواصفة الاسمية—وهو أمر حرج للهياكل المصنفة لمقاومة الزلازل
• يتسبب التفاوت المفرط في نصف قطر الجذر في عدم اتساق اندماج اللحام، مما يزيد معدلات الرفض في الفحوصات غير الإتلافية بمقدار 18–22% في تصنيع أوعية الضغط

قائمة التحقق للشراء: 5 مواصفات غير قابلة للتفاوض يجب طلبها قبل طلب حديد الزاوية

بالنسبة لمسؤولي المشتريات، ومديري المشاريع، ومهندسي مراقبة الجودة، فإن الاعتماد فقط على التسمية الاسمية يجلب المخاطر. بدلًا من ذلك، استند في أمر الشراء إلى هذه المعايير الخمسة القابلة للتحقق:

1. تقرير اختبار المصنع (MTR) مع عرض ضلع، وسماكة، ونصف قطر جذر معتمد—not فقط الدرجة ورقم الصهرة
2. بيان امتثال للتفاوتات يشير إلى ASTM A6 أو GB/T 706 (مع تحديد سنة الإصدار)
3. تقرير سماكة الجلفنة (إذا انطبق): حد أدنى 85 µm وفق ASTM A123، يتم التحقق منه باستخدام مقياس مغناطيسي عند 5 نقاط/متر
4. شهادة الاستقامة: أقصى انحراف ≤1/8 بوصة لكل 10 ft، يتم قياسه باستخدام ميزان ليزر
5. وثائق التتبع: ربط الصهرة بالدفعة مع الطوابع الزمنية لسجل الفرن وسجلات معدل التبريد

في Huamate Steel، تتضمن جميع طلبات التصدير تقارير MTR رقمية، وسجلات أبعاد، وتقارير الجلفنة قبل الشحن—مما يتيح تخليصًا جمركيًا سلسًا وجاهزية للتدقيق عبر أسواق EU و GCC و ASEAN.

لماذا يثق المشترون العالميون في Huamate عند شراء الفولاذ الدقيق

تقع Shandong Huamate Steel في Liaocheng—أكبر مركز متكامل لأنابيب الصلب في الصين—وتستفيد من شراكات مباشرة مع مصانع من كبار المنتجين (بما في ذلك الشركات التابعة لـ Baosteel و Shougang) لضمان توريد قابل للتتبع ومتوافق مع المواصفات. وعلى عكس شركات التجارة العامة، فإننا نحافظ على مختبرات ضمان جودة مخصصة للقياس البعدي، واختبار الشد، وفحوصات التصاق الطلاء—ويتم تنفيذها خلال 48 ساعة من خروج المنتج من المصنع.

تغطي خدمة التصدير الشاملة لدينا الاستشارات الفنية (بما في ذلك دعم التحقق من الملاءمة المعتمد على CAD)، وتنسيق الخدمات اللوجستية CIF/FOB (بمتوسط 7–15 يومًا من ميناء إلى ميناء)، والوثائق متعددة اللغات (الإنجليزية، العربية، الإسبانية، الفرنسية). يعيد أكثر من 62% من عملائنا الطلب خلال 6 أشهر—مدفوعين بالدقة المستمرة في الأبعاد، والتسليم في الوقت المحدد (>98.3% OTD rate in 2023)، والدعم الهندسي السريع الاستجابة.

سواء كنت تحدد حديد الزاوية من الفولاذ الكربوني لهيكل تثبيت شمسي في Saudi Arabia، أو قضيب زاوية مجلفن لمحطة معالجة مياه الصرف في Nigeria، أو الفولاذ المسطح لإطارات ماكينات مخصصة في Germany—فنحن نوفر مواد معتمدة وموثقة وجاهزة للبناء. اطلب مجموعة عينات مجانية للتحقق من الأبعاد أو حدّد موعدًا لجولة مباشرة في المصنع مع فريقنا الفني اليوم.
