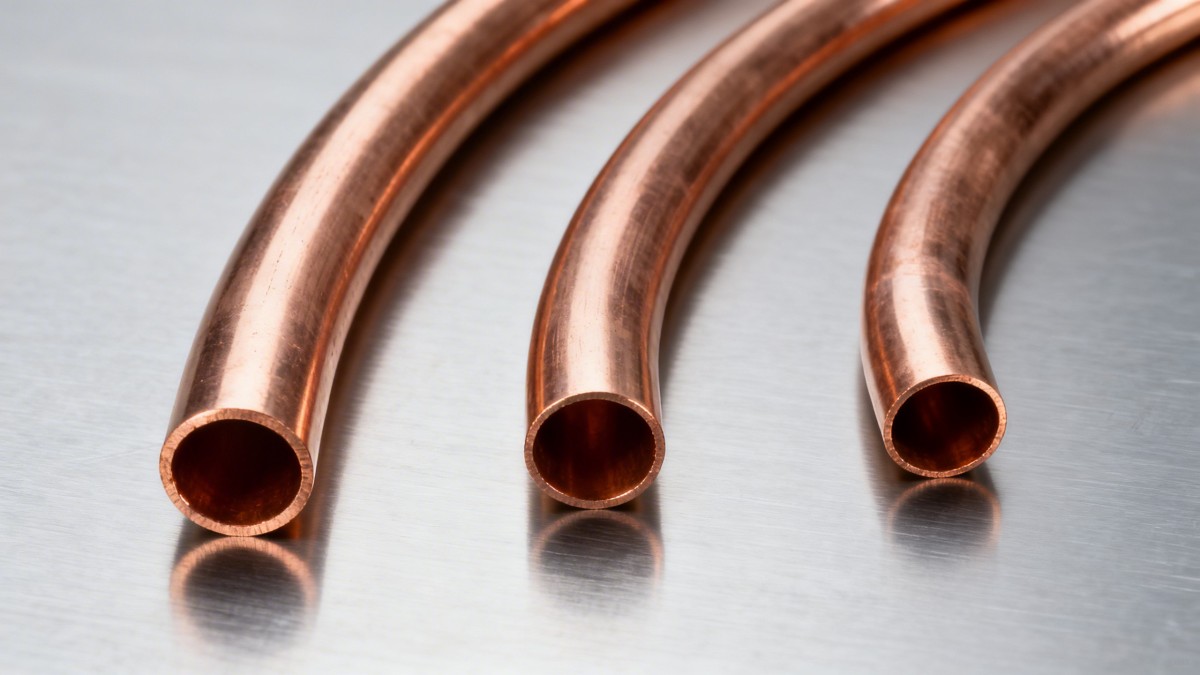

عند تحديد أنابيب النحاس لأعمال السباكة، كثيرًا ما يغفل المهندسون ومتخصصو المشتريات تفصيلًا بالغ الأهمية: تختلف حدود نصف قطر الانحناء بشكل كبير باختلاف سُمك الجدار—مما يؤثر في قابلية التركيب والسلامة وسلامة النظام على المدى الطويل. في Shandong Huamate Steel Co., Ltd.—وهي شركة موثوقة لتصنيع أنابيب النحاس ومصدّر لأنابيب الفولاذ المقاوم للصدأ ومقرها في أكبر مركز لأنابيب الصلب في الصين—يُعد تقديم إرشادات دقيقة بشأن معايير الانحناء جزءًا من دعمنا الفني. سواء كنت تقارن سعر أنابيب النحاس، أو تقيّم قدرات مصنع أنابيب الفولاذ المقاوم للصدأ، أو تشتري لفائف الألومنيوم للأسقف، فإن فهم هذه الفروق الدقيقة يمنع إعادة العمل المكلفة في الموقع. اكتشف كيف يتفاعل سُمك الجدار مع هندسة الانحناء—ولماذا كثيرًا ما يتم تجاهله في المواصفات وطلبات عروض الأسعار وعمليات تدقيق الجودة.

لماذا تعتمد حدود نصف قطر الانحناء على سُمك الجدار—وليس القطر فقط

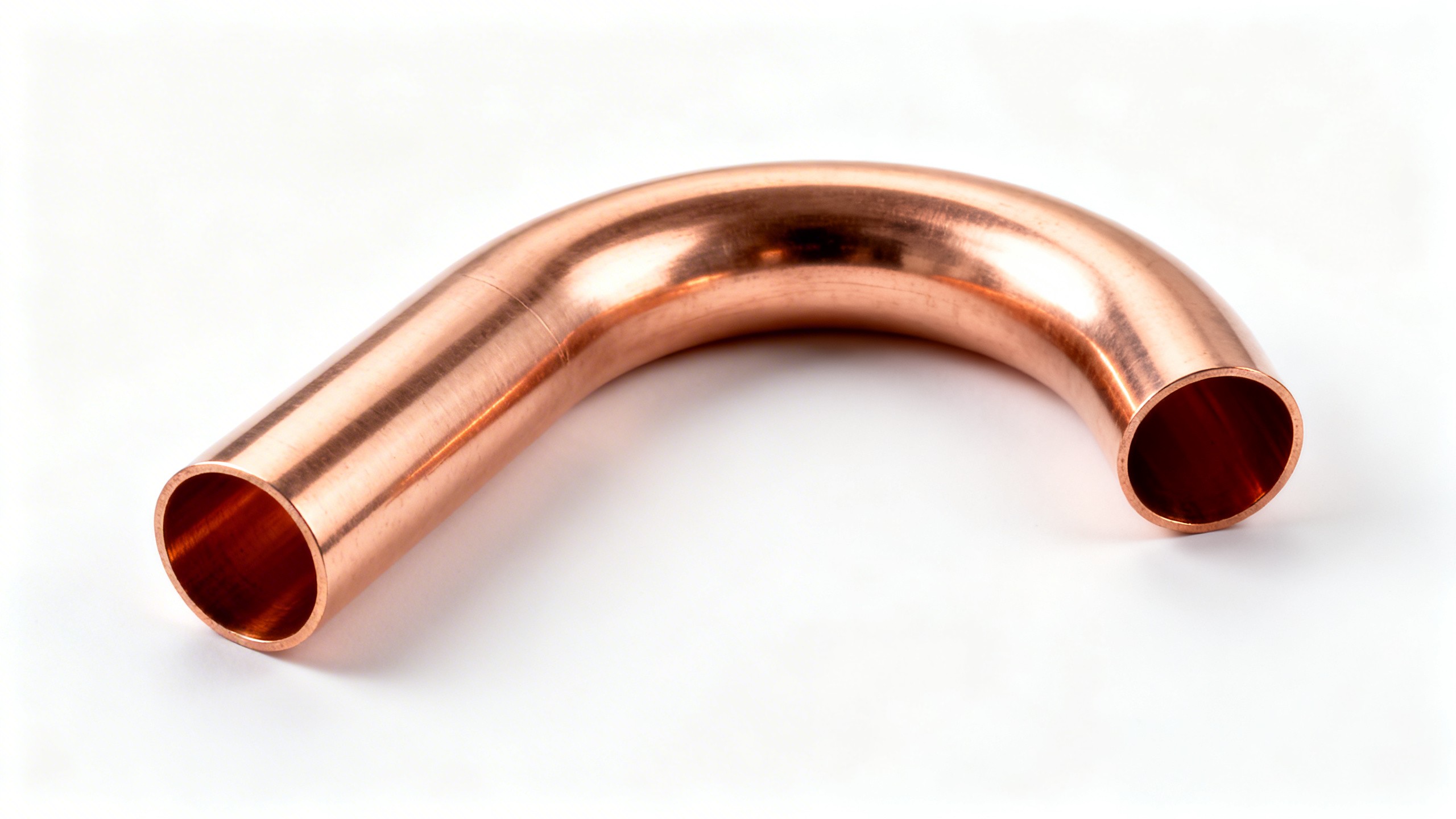

لا يخضع ثني أنابيب النحاس لقاعدة عامة موحدة لـ “الحد الأدنى لنصف القطر”. بل إن الحد الأدنى العملي لنصف قطر الانحناء (MBR) هو دالة لكل من القطر الخارجي (OD) و سُمك الجدار (WT). على سبيل المثال، أنبوب نحاس Type K بمقاس ½-inch (WT ≈ 0.049 in.) له MBR يبلغ ~3× OD، بينما يسمح المقاس نفسه من OD في Type L (WT ≈ 0.042 in.) بحوالي ~2.5× OD—ومع ذلك تسرد العديد من أوراق المواصفات قيمة عامة واحدة فقط.

ينبع هذا التباين من ميكانيكا المواد: تقاوم الجدران الأكثر سُمكًا الاستدارة البيضاوية وترقق الجدار أثناء الانحناء. وتحت عزم الانحناء نفسه، تتعرض الأنابيب ذات الجدران الأرق لتشوه في المقطع العرضي أكبر بما يصل إلى 35%—مما يزيد خطر الانبعاج أو تقييد التدفق أو تسرّب الوصلات. تحدد معايير الصناعة مثل ASTM B88 و EN 1057 مقدار خفض الجدار المسموح به (≤12.5%) والبيضاوية (≤8%)—لكن يعتمد تطبيقها على الاختيار الصحيح لنصف القطر وفقًا لدرجة WT.

يُعد عدم التوافق بين نصف القطر المحدد و WT الفعلي شائعًا بشكل خاص في المشتريات الدولية. فقد يطبق المشترون الذين يشيرون إلى تصنيفات Type K/L/M الأمريكية دون قصد حدود سُمك الجدار الخاصة بالمعيار الأوروبي EN 1057 (±10% vs. ±12.5%)، مما يؤدي إلى انحراف بمقدار 0.003–0.007 in.—وهو ما يكفي لتجاوز حدود الانحناء الآمنة في التركيبات ذات المساحات الضيقة.

أنصاف أقطار الانحناء الدنيا النموذجية حسب نوع أنبوب النحاس (½-inch OD)

يعكس هذا الجدول القيم النموذجية وفقًا للملحق A من ASTM B88. لاحظ أن Type M—الذي يتم اختياره غالبًا للمشاريع السكنية الحساسة للتكلفة—يتطلب تحكمًا أكثر دقة في العِدّة ومهارة أعلى من المشغّل لتجنب الفشل. في Huamate Steel، يختبر مختبر التحقق من الانحناء لدينا كل دفعة من أنابيب النحاس في ظروف ثني المندرل والثني بالسحب الدوّار الواقعية عبر أنصاف أقطار 5–15 mm.

أين يحدث إغفال سُمك الجدار في أغلب الأحيان

تمثل أربع نقاط تماس عالية المخاطر أكثر من 80% من المشكلات الميدانية المرتبطة بالانحناء:

• مستندات RFQ: 62% من حزم المناقصات تغفل فئة سُمك الجدار (K/L/M)، وتذكر فقط “copper tube, ½-inch” — مما يجبر الموردين على افتراض Type L افتراضيًا، وهو ما يفشل تحت أحمال الانحناء الخاصة بمواصفة K.
• قوائم التحقق الخاصة بتدقيق الجودة: 37% فقط من عمليات التفتيش من طرف ثالث تتحقق من امتثال نصف قطر الانحناء مقارنةً بـ WT كما تم توريده—وليس فقط OD الاسمي.
• أنظمة ERP الخاصة بالمشتريات: 48% تقوم بربط رموز SKU لأنابيب النحاس حسب OD فقط، مما يؤدي إلى تخصيص مخزون غير صحيح عندما يتم استبدال Type M بـ Type K دون إعادة حساب سماحات الانحناء.
• وحدات تدريب المقاولين: 71% تغطي أدوات الانحناء لكنها تتجاوز مخططات نصف القطر الخاصة بكل WT—مما يؤدي إلى ارتفاع معدلات الانبعاج بمقدار 2.3× في تركيبات Type M.

تترجم هذه السهوات مباشرةً إلى تكلفة: يشمل متوسط إعادة العمل لكل انحناء فاشل $185 للعمالة، و $42 لاستبدال المواد، و 2.1 ساعة عمل—بالإضافة إلى غرامات محتملة لتأخير المشروع بمتوسط $2,400/day في عقود البنية التحتية.

كيف يتقاطع اختيار المواد مع أداء الانحناء

بينما يهيمن النحاس على السباكة المنزلية، تحدد التطبيقات الصناعية وتطبيقات HVAC بشكل متزايد بدائل يختلف فيها سلوك الانحناء بشكل حاد. فعلى سبيل المثال، تتطلب أنابيب الفولاذ المقاوم للصدأ (مثل ASTM A269 TP304) نصف قطر يتراوح بين 4–6× OD بسبب ارتفاع مقاومة الخضوع—even at equivalent wall thickness—مما يجعلها غير مناسبة لأعمال التحديث في المساحات المحدودة.

توفر سبائك الألومنيوم موازنة أخرى: يحقق 6063 Aluminum Rod، الذي يُبثق عادةً إلى أنابيب للأنظمة المعمارية وأنظمة السوائل خفيفة الخدمة، قابلية تشكيل ممتازة مع نصف قطر 2.2× OD عند 1.0 mm WT. وتجعله كثافته المنخفضة ومقاومته للتآكل مثاليًا للتطبيقات غير الصالحة للشرب—لكنه يتطلب تحكمًا صارمًا في الرطوبة أثناء التخزين لمنع الأكسدة السطحية التي تؤثر في سلامة اللحام.

نحن نوفرقضيب الألومنيوم 6063 مع مقاومة شد معتمدة (≥130 MPa) واستطالة (≥12%)، مع إمكانية تتبع كاملة إلى تقارير اختبار المصنع. وهذا يضمن أداء بثق متسقًا واستجابة انحناء يمكن التنبؤ بها—وهو أمر بالغ الأهمية عند تصنيع مجمعات مخصصة أو حلقات تبريد معيارية.

مقارنة الانحناء عبر مواد السباكة الشائعة (½-inch OD, 1.0 mm WT Equivalent)

يوفر فريقنا الفني دعمًا مجانيًا لمحاكاة الانحناء للمشاريع متعددة المواد—مع التحقق من جدوى نصف القطر قبل تقديم الطلب. ويشمل ذلك مطابقة منحنيات الإجهاد-الانفعال، ونمذجة تعويض الارتداد المرن، وفحوصات توافق العِدّة مع معدات الانحناء الحالية لديك.

لماذا الشراكة مع Huamate Steel لتوريد الأنابيب الدقيقة

تعمل Shandong Huamate Steel Co., Ltd. من لياوتشنغ—أكبر قاعدة إنتاج ومركز تجارة لأنابيب الصلب في الصين—مع وصول مباشر إلى أكثر من 12 مصنعًا متكاملًا، ومختبرات فحص حاصلة على ISO 9001، ومحطات لوجستية جمركية تخدم 47 دولة. نحن لا نشحن الأنابيب فحسب—بل نتحقق من جاهزيتها للتطبيق.

بالنسبة لمشتريات أنابيب النحاس، نوفر:

• اختبار الانحناء قبل الشحن: يخضع كل طلب للتحقق من نصف القطر باستخدام آلات ثني مندرل معايرة (±0.2 mm tolerance) وماسحات رقمية للبيضاوية.
• الامتثال لمعايير متعددة: أنابيب نحاس معتمدة مزدوجًا وتفي بمتطلبات الأبعاد والخصائص الميكانيكية وفقًا لـ ASTM B88 (USA)، و EN 1057 (EU)، و GB/T 18033 (China).
• مستندات مخصصة: تقارير اختبار المصنع، وشهادات نصف قطر الانحناء، وأدلة تركيب خاصة بكل WT مضمنة دون تكلفة إضافية.
• ضمان التسليم العالمي: معدل شحن في الوقت المحدد يبلغ 98.2%؛ ومدة توريد قياسية تتراوح بين 7–15 days لمقاسات أنابيب النحاس المتوفرة بالمخزون، مع توفر خيارات سريعة خلال 5-day.

سواء كنت تقيّم سعر أنابيب النحاس، أو تتحقق من شهادات مصنع أنابيب الفولاذ المقاوم للصدأ، أو تشتري قضيب الألومنيوم 6063 للبثق، تواصل معنا للحصول على:

• حساب مجاني لنصف قطر الانحناء وفقًا للتركيبة الدقيقة الخاصة بك من OD/WT/spec
• مجموعات عينات مع تقارير اختبار معتمدة (يتم شحنها خلال 48 hours)
• مراجعة فنية لمستندات RFQ أو المواصفات الخاصة بك
• تنسيق لوجستي للشحنات متعددة المواد (copper + stainless + aluminum)
