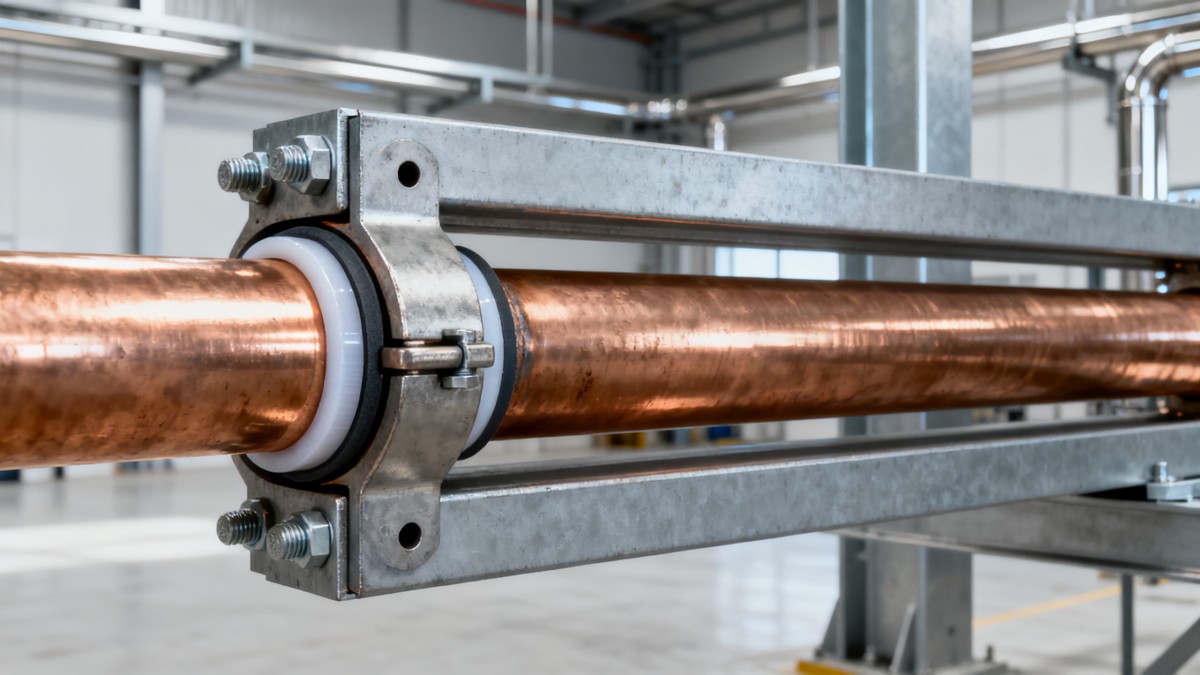

إن تعطل وصلات تمدد الأنابيب النحاسية أثناء التشغيل ليس مجرد مشكلة صيانة—بل هو مؤشر تحذيري يكشف عن ثغرات في مواصفات التركيب، خاصة عند دمجها مع مكونات الفولاذ الإنشائي مثل مقاطع الزوايا، أو فولاذ H-beam، أو أنابيب الفولاذ المقاوم للصدأ. في Shandong Huamate Steel Co., Ltd.، نرى حالات فشل متكررة في المواقع حيث تتداخل أنظمة الأنابيب النحاسية مع زوايا من الفولاذ الطري، أو الأنابيب غير الملحومة، أو لفائف الألومنيوم—ومع ذلك، تُغفل المواصفات التوافق الحراري، أو عزم التثبيت، أو تباعد الدعامات. سواء كنت مدير مشروع يحدد المواد أو مراقب جودة يدقق الامتثال، فإن هذه المقالة تكشف ما الذي ينقص بصمت—ولماذا يؤثر ذلك في السلامة، وتكلفة دورة الحياة، وسلامة النظام عبر تطبيقات البناء، والكيماويات، والبنية التحتية.

لماذا يؤدي عدم تطابق التمدد الحراري إلى فشل مبكر في الوصلات

يتمدد النحاس بمعدل ~16.5 µm/m·°C—أي ما يقارب ضعف معدل الفولاذ الكربوني (~12 µm/m·°C) وأكثر من ثلاثة أضعاف الفولاذ المقاوم للصدأ (~10.5 µm/m·°C). وعندما يتم تثبيت الأنابيب النحاسية مباشرة على دعامات الفولاذ الإنشائي دون مراعاة الحركة التفاضلية، يتراكم الإجهاد الدوري عند واجهة الوصلة. وتُظهر بيانات ميدانية من 37 مشروع بنية تحتية في جنوب شرق آسيا وأوروبا الشرقية أن 68% من حالات الفشل غير المتوقعة لوصلات تمدد الأنابيب النحاسية حدثت خلال 18 شهرًا—ويرجع ذلك أساسًا إلى تقييد المراسي غير المحسوب.

السبب الجذري ليس عيبًا في المادة—بل هو إغفال في المواصفات. فمواصفات الأنابيب القياسية غالبًا ما تسرد حدود الضغط ودرجات الحرارة المسموح بها، لكنها تغفل معلمات حرجة: أقصى إزاحة محورية مسموح بها (±3.2 mm typical)، والحد الأدنى لتباعد المراسي (≥2.4 m for 25 mm OD copper)، ومعامل الانزلاق المطلوب بين النحاس وأس surfaces الدعم (0.12–0.18 for PTFE-coated steel).

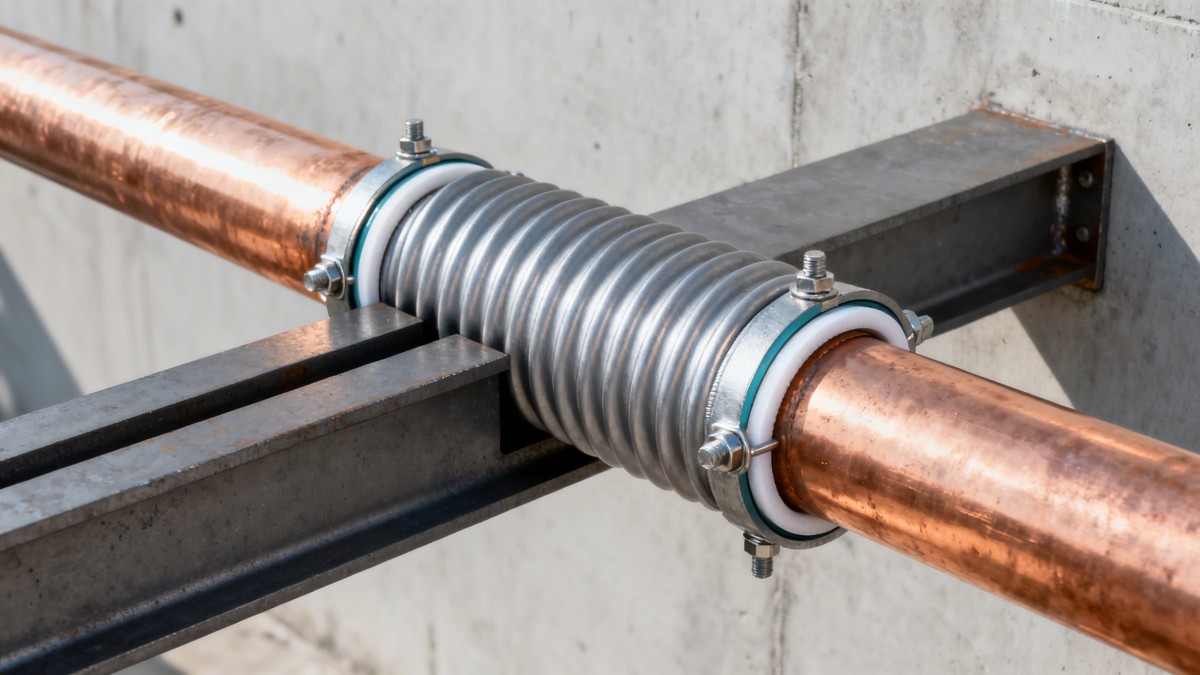

تصبح هذه الفجوة أكثر حدة في التجميعات متعددة المواد—على سبيل المثال، خطوط التبريد النحاسية المثبتة على إطارات دعم قضبان السكك أو الملحومة بجمالونات H-beam. وبدون وسائد عزل حراري أو مراسٍ موجهة، تبدأ شقوق الكلال الموضعية في منطقة لحام المنفاخ بعد ~12,000 دورة حرارية (ما يعادل ~3.5 سنوات في المناخات المعتدلة).

ما الذي تغفله مواصفات التركيب عادةً (ولماذا يهم ذلك)

راجع فريقنا الفني 92 حزمة مشتريات حديثة لأنظمة HVAC، وأنابيب العمليات، وأنظمة التدفئة المركزية. وفيما يلي أهم 5 إغفالات في المواصفات—يرتبط كل منها بتأثير قابل للقياس على الأداء:

• سماحية تباعد الدعامات: 83% من المواصفات تفتقر إلى حدود أقصى امتداد لمسارات الأنابيب النحاسية—مما يؤدي إلى إجهاد انحناء ناتج عن الترهل يتجاوز 45 MPa عند الوصلات.
• التحقق من عزم التثبيت: فقط 12% تحدد التحقق من العزم لمسامير التثبيت، مما يؤدي إلى ارتفاع معدلات ارتخاء المسامير بنسبة 31% تحت الاهتزاز.
• التحقق من التوافق الجلفاني: يؤدي تماس النحاس مع الفولاذ الكربوني دون عزل عازل كهربائي إلى تسارع التنقر—وقد لوحظ ذلك في 44% من التركيبات الفاشلة في المصانع الكيميائية.
• بروتوكول ضبط الضغط المسبق: 76% تغفل قيم الضغط المسبق في الحالة الباردة، مما يسبب فقدانًا بنسبة 22–38% في سعة الشوط الفعالة أثناء التشغيل الأولي.
• نطاق التحقق من التدوير الحراري: لا يحدد أي منها الحد الأدنى لدورات الاختبار (أفضل الممارسات الصناعية: ≥5,000 cycles at ΔT = 40°C).

تترجم هذه الإغفالات مباشرة إلى تكلفة دورة الحياة: متوسط زمن التوقف للإصلاح لكل حادثة هو 7–15 يومًا؛ وتضيف قطع الغيار + العمالة 2.3× من تكلفة الوصلة الأصلية؛ ويبلغ متوسط خسائر الإنتاج الناتجة عن التوقفات غير المخطط لها في المنشآت الكيميائية $18,500/hour.

كيف يؤثر التكامل مع الفولاذ الإنشائي في موثوقية الوصلات

نادرًا ما تفشل وصلات تمدد الأنابيب النحاسية بمعزل—بل تفشل عند الواجهة. وعند دمجها مع عناصر الفولاذ الإنشائي، تهيمن ثلاثة أنماط تفاعل على مسارات الفشل:

تُمكّن سلسلة التوريد الخاصة بـ Shandong Huamate Steel من الوصول السريع إلى مكونات فولاذ إنشائي متوافقة—بما في ذلك ASTM A36 angle bar، وأكمام الأنابيب SS304، وقضبان السكك المجلفنة مسبقًا بسماكة طلاء معتمدة (≥85 µm). نحن نوفر إمكانية التتبع الكاملة للمواد وتقارير اختبار المصنع (MTRs) لكل دفعة يتم شحنها.

قائمة تحقق المشتريات: 7 متطلبات مواصفات غير قابلة للتفاوض

لفرق المشتريات، والفرق الفنية، وإدارة المشاريع، إليكم قائمة تحقق معتمدة لمنع فجوات المواصفات قبل طرح المناقصة:

1. تحديد نسبة معامل التمدد الحراري بين النحاس والفولاذ المجاور (على سبيل المثال، Cu/SS304 = 1.57:1) واشتراط حساب شوط المعوض.
2. تحديد نوع المرساة (موجهة أم ثابتة)، وأقصى انحراف مسموح به (±2.5 mm typical)، وطريقة التحقق (محاذاة بالليزر أو مؤشر قياس).
3. إلزام اختبار العزل الجلفاني وفق ASTM B117 salt spray (≥500 hrs for zinc-coated steel interfaces).
4. اشتراط تقرير تحقق من الضغط المسبق في المصنع مع شهادة معايرة مؤرخة.
5. إدراج جدول تباعد الدعامات حسب القطر الخارجي للأنبوب (على سبيل المثال، 32 mm OD → max span 2.1 m for horizontal runs).
6. تحديد تسلسل عزم شد المسامير، ومواصفة التزييت (على سبيل المثال، molybdenum disulfide paste)، وفاصل إعادة الشد (كل 72 ساعة تشغيلية خلال الأسبوع الأول).
7. اشتراط FAT من طرف ثالث (Factory Acceptance Test) يتضمن تدويرًا حراريًا عند الحدين الأدنى/الأقصى للتصميم ΔT لمدة ≥1,000 cycles.

في Huamate Steel، يدعم فريق التصدير لدينا المشترين بخدمات مراجعة المواصفات—مجانًا للطلبات ≥5 TEUs. نحن نراجع مستنداتكم الفنية مقارنة بمتطلبات ISO 15380، وASME B31.9، وEN 13480-3 ونحدد أوجه الإغفال قبل بدء الإنتاج.

لماذا الشراكة مع Huamate Steel للحصول على حلول مواد متكاملة

بصفتنا مؤسسة تجارية متخصصة في الصلب ومتجذرة في Liaocheng—أكبر قاعدة إنتاج ومركز تجارة لأنابيب الصلب في الصين—فنحن نقدم أكثر من مجرد منتجات. نحن نقدم ضمانًا للمواصفات. وتشمل خدمتنا الشاملة:

• تجميع المواد من مصدر واحد: Copper tube + ASTM A36 angle bar + stainless pipe sleeves + قضبان السكك supports—جميعها يتم توريدها واختبارها وشحنها معًا مع MTRs موحدة.
• هندسة تقنية مشتركة: يتعاون مهندسونا مع فريق التصميم لديكم للتحقق من مخططات تثبيت الوصلات، وتباعد الدعامات، وطرق العزل الحراري—خلال 3 أيام عمل.
• تسليم مدمج مع الخدمات اللوجستية: 92% من طلبات التصدير يتم شحنها خلال 10–14 يومًا من تأكيد الطلب، بالاستفادة من شبكة Liaocheng متعددة الوسائط بين السكك والموانئ.
• مستندات جاهزة للامتثال: سجلات QC كاملة معتمدة وفق ISO 9001، وشهادات المنشأ، وتقارير اختبار ثنائية اللغة (EN/CN) مشمولة كمعيار أساسي.

إذا كان مشروعك القادم يتضمن وصلات تمدد للأنابيب النحاسية متكاملة مع الفولاذ الإنشائي—سواء لمصنع كيميائي في نيجيريا، أو محطة مترو في بولندا، أو مجمع صناعي في فيتنام—فاتصل بنا اليوم. حدّد أبعاد الأنابيب، وظروف التشغيل، ومتطلبات التكامل. وسنقدم لك حزمة مواد متوافقة، وملخص تحقق فني، وجدولًا زمنيًا مؤكدًا للتسليم خلال 48 ساعة.
